波浪形翅片電加熱管要確定哪些尺寸？
相對于U型翅片加熱管和直棒翅片加熱管來說，波浪形翅片加熱管的尺寸確認起來稍微麻煩了一點。因為它的彎度很多，所以在計算波浪形加熱管尺寸的時候要特別的細心。那我們要波浪形翅片電加熱管要確定哪些尺寸？
下面我們先來看看電加熱管的簡介和特點：
電加熱管的簡介：
電熱管是在無縫金屬管內（碳鋼管、鈦管、不銹鋼管、銅管）裝入電熱絲，空隙部分填滿有良好導熱性和絕緣性的氧化鎂粉后縮管而成，再加工成用戶所需要的各種型狀。它具有結構簡單，熱效率高，機械強度好，我對惡劣的環境有良好的適應性。電熱管可用于各種液體和酸堿鹽的加熱，同時也適應低溶點的金屬加熱溶化。
電加熱管的特點：
電加熱管制作時采用金屬電熱元件作為發熱體，根據不同的加熱管功率、電壓的要求，用繞線機將電阻絲制作成彈簧狀，然后將電熱絲穿入無縫鋼管內，再向護套管內緊密的填充絕緣性和導熱良好的氧化鎂粉。最后用縮管機將管徑縮細，這樣的制作工藝不僅能使氧化物介質密實，而且還可以保證電熱絲與空氣隔絕，使它在中心位置不發生偏移而碰及管壁。避免電加熱管表面出現導電或
者發熱不均的現象。

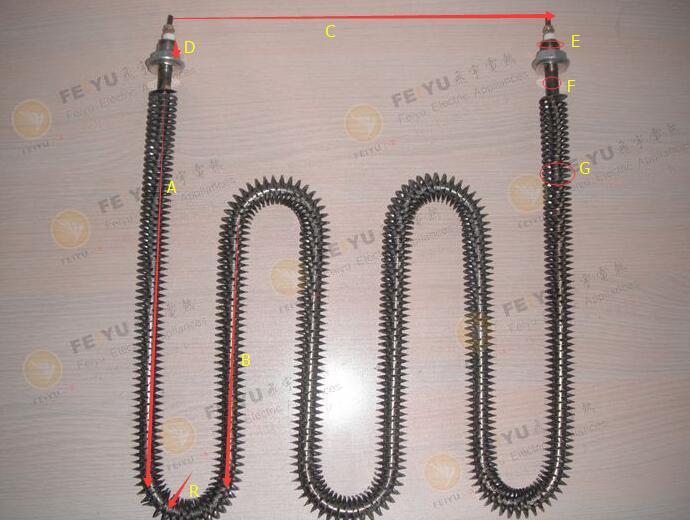

1、波浪形翅片加熱管的尺寸包括最外側大U型加熱管的單邊長度，也就是圖片中A的長度，它是指固定擋片以下到U型彎弧度的長度。所以圖上翅片電熱管的外側長度為A*2.
2、內側小U型翅片的單邊長度，也就是圖片中B的長度，它是指第一個彎弧度與第二個彎弧度之間的長度,那么內側小U的豎直部分總長為B*4.
3、管中心距，就是圖中C的長度。這個長度是波浪形散熱片加熱棒兩個接線端子之間的距離，同時也是衡量管與管之間距離是否合適的重要參數。
4、緊固件螺紋的長度，上圖中D的長度。它的長度不僅會影響加熱管的安裝還會影響翅片電熱管的價格。
5、緊固件螺紋直徑，上圖中E的直徑，國標一般用Mxx*xx來表示，這個參數在發熱棒安裝的時候尤為重要，我們不僅要確認它的長度，還要確認它的牙間距（在客戶已打過螺紋孔或者自己配螺母的情況下）。
6、F是指波浪形翅片加熱管的管徑，沒有纏繞翅片的時候光管的直徑。這個參數直接影響加熱管的價格。
7、G是波浪形翅片加熱管纏繞鋼帶后包括鋼帶的電熱管直徑，根據客戶的需求鋼帶的寬度一般有6mm和7mm之分。那么G的直徑就等以F+6*2或者F+7*2.
8、R是翅片加熱管彎弧度的半徑，那么R弧度的長度為3.14*R,因此圖片上波浪形翅片加熱管所有彎弧度的總長度是3.14*R*5.
從上面參數我們可以知道波浪形翅片加熱管的尺寸是A*2+B*4+3.14*R*5+D*2(總長度），以上8個參數是確認波浪形翅片加熱管的尺寸必須要知道的，所以在跟客戶要波浪形翅片加熱管的尺寸的時候希望客戶不要覺得麻煩，這些參數給的越具體，我們給客戶計算出的價格將會越準確。想了解更多波浪形翅片電加熱管要確定哪些尺寸的朋友可聯系我們,13382641389（微信同號）項經理
