一、側邊出線單頭電加熱管簡介

  側邊出線單頭電加熱管是在不銹鋼金屬管內裝入電熱絲，空隙部分填滿具有良好導熱性和絕緣性的氧化鎂粉后縮管而成，再加工成直棒形狀。

  側邊出線單頭電加熱管主要采用的是常規直棒單頭電加熱管。側邊出線單頭電加熱管是在模具上打孔，將側邊出線單頭電加熱管嵌入模具孔中傳熱，使模具升溫的一種電加熱元件。側邊出線單頭電加熱管根據需求可以做成外接線或者內引線結構。

  側邊出線單頭電加熱管是在頭部焊接一截空心套管，在空心套管上側邊開孔，把側邊出線單頭電加熱管的引線從孔中引出。

  側邊出線單頭電加熱管使用時要配合控溫，和保證模具孔和側邊出線單頭電加熱管之間的間隙在合理范圍內，這樣側邊出線單頭電加熱管的壽命才會更好。

二、側邊出線單頭電加熱管應用場景

側邊出線單頭電加熱管主要應用于：

  側邊出線單頭電加熱管主要用于需要加熱的模具中，同時也可以用于熔噴機、制袋機、封邊機、包裝機、3D打印機、模具加熱、封口機上.

  側邊出線單頭電加熱管具有結構簡單、熱效率高、機械強度好、適用于各種模具加熱。只要是金屬模具塊加熱，都可以通過打孔安裝側邊出線單頭電加熱管來實現。

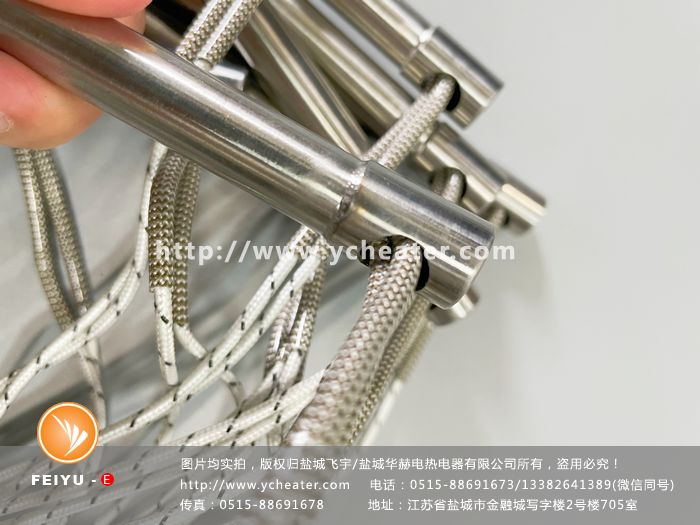

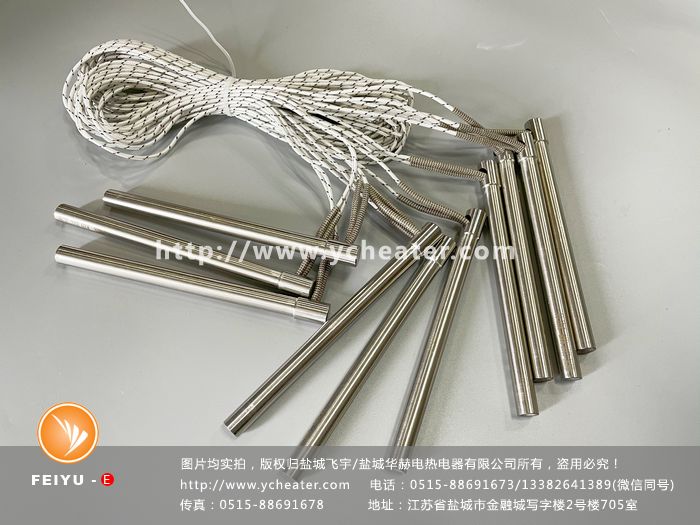

三、側邊出線單頭電加熱管產品圖片

四、側邊出線單頭電加熱管主要技術參數

1. 外殼材質： 不銹鋼304、不銹鋼321、不銹鋼310S、英格萊800、英格萊840等

2. 電熱絲材質：0Cr25Al5、0Cr21Al6Nb、0Cr27Al7Mo2、Cr20Ni80等

3. 絕緣填充物：中溫絕緣氧化鎂粉、高溫絕緣氧化鎂粉等

4. 高溫引線: 硅膠高溫引線、云母高溫引線、硅膠玻纖鍍錫銅線、云母玻纖純鎳線等

5. 額定電壓: 12V、24V、36V、48V、110V、220V、380V等

6. 功率（表面負荷）：功率根據表面負荷以及尺寸來決定，一般表面負荷為：國產工藝：5W/cm2；進口工藝A級：5W-12W/cm2 ; 進口工藝AA級：12W-15W/cm2 ; 進口工藝AAA級：15W-20W/cm2 ;

7. 管徑：3mm-25mm

8. 長度：根據客戶要求

9. 冷態絕緣電阻：出廠檢驗時冷態絕緣電阻應不小于50MΩ；密封試驗后，長期存放或使用后的絕緣電阻應不小于1MΩ

10. 冷態泄露電流：≤ 0.5 mA

11. 冷態絕緣：1600v. 1/seg

五、側邊出線單頭電加熱管產品優勢

1. 非標定制，靈活生產，滿足各種設備加熱要求。

2. 工作溫度可高達760°C（進口AAA級榨菜袋子封口電加熱管）

3. 表面負荷可高達20-25W/cm2

4. 最小管徑可做3mm

5. 可內置K型或者J型熱電偶用與探測溫度

6. 可靈活加固定法蘭

7. 我司產品獲得德國權威認證機構-萊茵機構 CE認證證書，遠銷各國。【1.了解德國萊茵機構  2.查看CE證書與報告】

六、側邊出線單頭電加熱管安裝示意圖或注意事項

注意事項：

對于側邊出線單頭電加熱管來說，最重要的是保證電加熱管的熱量能夠及時的傳遞到加熱介質中，降低電加熱管內部材料的溫度，這樣可以有效的提高電加熱管的使用壽命。在使用過程中我們應該注意以下幾點：

1）應盡量縮小側邊出線單頭電加熱管的外徑與其插入孔徑之間的間隙，通常兩者之間的間隙小于0.2mm；

2）安裝孔應能夠與側邊出線單頭電加熱管貼合，偏離公差應該控制在0.05mm以內，如偏離過大需要對加工孔進行修正；

3）側邊出線單頭電加熱管安裝前應清理干凈模具孔內留下的雜質，如有機油等殘留，加熱后會被碳化，從而影響熱傳導的能力。

七、側邊出線單頭電加熱管接線方式說明

單根管子接電源：直接根據電壓大小來接線，通常220V，一個火線，一個零線； 380V，若只有2個接線柱，那么就是接2根火線即可。

多根管子接電源：可以根據實際情況采取：并聯、串聯、三角形接法或者Y型接法等。具體不明白的可以咨詢我們的銷售客服。

八、側邊出線單頭電加熱管訂購須知

如訂購側邊出線單頭電加熱管，請提供以下參數：

1.電壓

2.功率

3.管徑

4.長度

5.引線長度

6.工作環境

7.工作時加熱管的表面溫度

8.引線類型以及長度

9.熱電偶類型
