單頭電加熱管選型指導之前想說的幾句話：
★ 單頭電加熱管一般均為非標定制，根據具體的實際工況來選擇；
★ 單頭加熱管管徑低于6mm，則越細越貴；
★ 單頭電熱管長度短于50mm，則越短越貴；
★ 單頭電熱管的表面負荷越高，則價格越貴；
★ 單頭電加熱管內引線價格比外接線價格高很多；
★ 單頭電加熱管報價不按米報價，需要綜合所有參數來報價。
單頭電加熱管常用于哪些場景：
▲ 從安裝模式來分的話，主要就是用于嵌入式模具孔加熱與裸露空氣干燒加熱兩種場景；參考【嵌入式加熱與裸露空氣干燒加熱對加熱管壽命影響的區別？】
▲ 具體用于哪些設備：
塑膠模具行業 | 包裝封口設備 | 制藥成型設備 | 3D熱彎機設備 | 3D打印機設備 | 擠塑設備 | 點火設備等。
? 單頭電加熱管選型指導 - 結構選擇

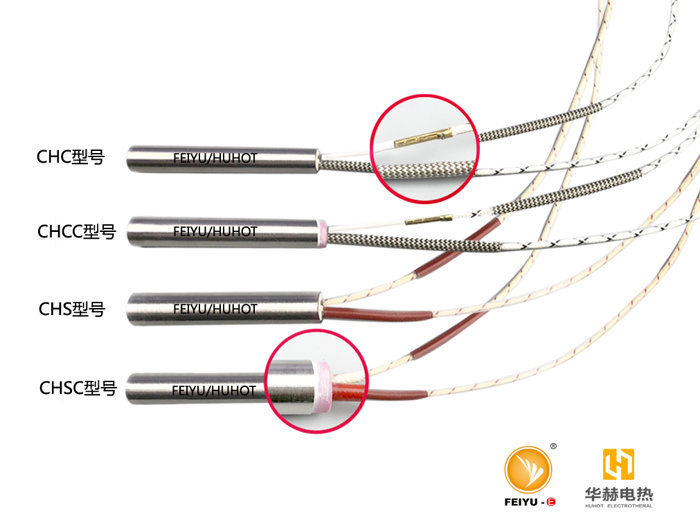

注釋：CHC型號指：外接線結構；CHCC型號指：外接線+陶瓷頭結構；CHS型號指：內引線結構；CHSC型號指：內引線+陶瓷頭結構
結構區別，可參考：【單頭電加熱管內引線和外接線的區別】
?單頭電加熱管選型指導 - 技術參數選擇
| 管材質： | SS304/321/310S/Incoloy 800/840 [注釋①] | ||||
| 電熱絲材質： | Cr20Ni80 | ||||
| 端子： | 銅 | ||||
| 導線： | G | 硅膠玻纖編織鍍錫銅線 | 180℃ | ||
| T | 鐵氟龍線 | 260℃ | |||
| M | 云母玻纖編織純鎳線 | 400℃ | |||
| 絕緣管耐熱溫度： | 180 ℃ | ||||
| 使用溫度： | 700 ℃ [注釋②] | ||||
| 規格表解析 | |||||
| 型號 | L | V | W | 導線 | |
| 導線種類 | 導線長度 | ||||
| CHC6 | -40 | V220 | W50 | G | 250 |
注釋①： 材質選擇建議： 表面負荷≤6W/ cm2- SS304; 6W/cm2＜表面負荷≤ 12W/cm2 - SS321或者SS310S； 12W/cm2＜表面負荷≤ 20W/cm2 - SS310S或者Incoloy 800/840
注釋②： 使用溫度700℃，指在使用材質SS310S或者Incoloy800/840的基礎上。此溫度用于嵌入式干燒環境下質保1年，裸露空氣干燒環境下質保3個月。【注意，國產低端單頭管嵌入式干燒均質保3個月（性價比低，不建議使用）】
?單頭電加熱管選型指導 - 常見尺寸 [注釋③]
注釋③ 以下尺寸功率為常見型號，以下型號材質均采用不銹鋼304或不銹鋼321。其余尺寸均可非標定制，可以直接咨詢在線客服。
※ 6mm管徑常見尺寸
| 型號 | L（長度：mm） | V（電壓） | W（功率） | 導線 | 表面負荷 （W/cm2） | |||
| Type | D（管徑） | 導線種類 | 導線長度 | |||||
| CHC/CHS | 6 | 40 | 220 | 50 | G/T/M (CHC 一般采用G/T型引線，CHS 一般采用M型引線) | 標配250 | 2≤W/cm2≤12 W/cm2＝W/｛Dπ(L-15)/100｝ (請根據發熱部分的功率密度(而非全長)進行計算。) | |
| 50 | 220 | 80 | ||||||
| 60 | 220 | 100 | ||||||
| 70 | 220 | 120 | ||||||
| 80 | 220 | 140 | ||||||
| 90 | 220 | 150 | ||||||
| 100 | 220 | 190 | ||||||
| 150 | 220 | 300 | ||||||
| 200 | 220 | 400 | ||||||
| 250 | 220 | 500 | ||||||
※ 8mm管徑常見尺寸
| 型號 | L （長度：mm） | V（電壓） | W（功率） | 導線 | 表面負荷（W/cm2） | |||
| Type | D（管徑） | 導線種類 | 導線長度 | |||||
| CHC/CHS | 8 | 40 | 220 | 70 | G/T/M (CHC 一般采用G/T型引線，CHS 一般采用M型引線) | 標配250 | 2≤W/cm2≤12 W/cm2＝W/｛Dπ(L-15)/100｝ (請根據發熱部分的功率密度(而非全長)進行計算。) | |
| 50 | 220 | 100 | ||||||
| 60 | 220 | 130 | ||||||
| 70 | 220 | 160 | ||||||
| 80 | 220 | 190 | ||||||
| 90 | 220 | 220 | ||||||
| 100 | 220 | 250 | ||||||
| 150 | 220 | 400 | ||||||
| 200 | 220 | 550 | ||||||
| 250 | 220 | 700 | ||||||
| 300 | 220 | 850 | ||||||
| 350 | 220 | 1000 | ||||||
| 400 | 220 | 1100 | ||||||
| 450 | 220 | 1200 | ||||||
※ 10mm管徑常見尺寸
| 型號 | L（長度：mm） | V（電壓） | W（功率） | 導線 | 表面負荷（W/cm2） | |||
| Type | D（管徑） | 導線種類 | 導線長度 | |||||
| CHC/CHS | 10 | 40 | 220 | 90 | G/T/M (CHC 一般采用G/T型引線，CHS 一般采用M型引線) | 標配250 | 2≤W/cm2≤12 W/cm2＝W/｛Dπ(L-15)/100｝ (請根據發熱部分的功率密度(而非全長)進行計算。) | |
| 50 | 220 | 130 | ||||||
| 60 | 220 | 150 | ||||||
| 70 | 220 | 200 | ||||||
| 80 | 220 | 220 | ||||||
| 90 | 220 | 250 | ||||||
| 100 | 220 | 300 | ||||||
| 150 | 220 | 450 | ||||||
| 200 | 220 | 650 | ||||||
| 250 | 220 | 800 | ||||||
| 300 | 220 | 1000 | ||||||
| 350 | 220 | 1100 | ||||||
| 400 | 220 | 1200 | ||||||
| 450 | 220 | 1250 | ||||||
※ 12mm管徑常見尺寸
| 型號 | L（長度：mm） | V（電壓） | W（功率） | 導線 | 表面負荷（W/cm2） | |||
| Type | D（管徑） | 導線種類 | 導線長度 | |||||
| CHC/CHS | 12 | 40 | 220 | 110 | G/T/M (CHC 一般采用G/T型引線，CHS 一般采用M型引線) | 標配250 | 2≤W/cm2≤12 W/cm2＝W/｛Dπ(L-15)/100｝ (請根據發熱部分的功率密度(而非全長)進行計算。) | |
| 50 | 220 | 150 | ||||||
| 60 | 220 | 200 | ||||||
| 70 | 220 | 240 | ||||||
| 80 | 220 | 290 | ||||||
| 90 | 220 | 300 | ||||||
| 100 | 220 | 350 | ||||||
| 150 | 220 | 550 | ||||||
| 200 | 220 | 800 | ||||||
| 250 | 220 | 1000 | ||||||
| 300 | 220 | 1200 | ||||||
| 350 | 220 | 1300 | ||||||
| 400 | 220 | 1400 | ||||||
| 450 | 220 | 1600 | ||||||
※ 14mm管徑常見尺寸
| 型號 | L（長度：mm） | V（電壓） | W（功率） | 導線 | 表面負荷（W/cm2） | |||
| Type | D（管徑） | 導線種類 | 導線長度 | |||||
| CHC/CHS | 14 | 40 | 220 | 130 | G/T/M (CHC 一般采用G/T型引線，CHS 一般采用M型引線) | 標配250 | 2≤W/cm2≤12 W/cm2＝W/｛Dπ(L-15)/100｝ (請根據發熱部分的功率密度(而非全長)進行計算。) | |
| 50 | 220 | 180 | ||||||
| 60 | 220 | 230 | ||||||
| 70 | 220 | 260 | ||||||
| 80 | 220 | 300 | ||||||
| 90 | 220 | 350 | ||||||
| 100 | 220 | 400 | ||||||
| 150 | 220 | 600 | ||||||
| 200 | 220 | 850 | ||||||
| 250 | 220 | 1100 | ||||||
| 300 | 220 | 1300 | ||||||
| 350 | 220 | 1400 | ||||||
| 400 | 220 | 1600 | ||||||
※ 16mm管徑常見尺寸
| 型號 | L（長度：mm） | V（電壓） | W（功率） | 導線 | 表面負荷（W/cm2） | |||
| Type | D（管徑） | 導線種類 | 導線長度 | |||||
| CHC/CHS | 16 | 40 | 220 | 150 | G/T/M (CHC 一般采用G/T型引線，CHS 一般采用M型引線) | 標配250 | 2≤W/cm2≤12 W/cm2＝W/｛Dπ(L-15)/100｝ (請根據發熱部分的功率密度(而非全長)進行計算。) | |
| 50 | 220 | 200 | ||||||
| 60 | 220 | 250 | ||||||
| 70 | 220 | 300 | ||||||
| 80 | 220 | 350 | ||||||
| 90 | 220 | 400 | ||||||
| 100 | 220 | 450 | ||||||
| 150 | 220 | 700 | ||||||
| 200 | 220 | 1000 | ||||||
| 250 | 220 | 1200 | ||||||
| 300 | 220 | 1500 | ||||||
| 350 | 220 | 1600 | ||||||
| 400 | 220 | 1800 | ||||||
※ 18mm管徑常見尺寸
| 型號 | L （長度：mm） | V（電壓） | W（功率） | 導線 | 表面負荷（W/cm2） | |||
| Type | D（管徑） | 導線種類 | 導線長度 | |||||
| CHC/CHS | 18 | 40 | 220 | 160 | G/T/M (CHC 一般采用G/T型引線，CHS 一般采用M型引線) | 標配250 | 2≤W/cm2≤12 W/cm2＝W/｛Dπ(L-15)/100｝ (請根據發熱部分的功率密度(而非全長)進行計算。) | |
| 50 | 220 | 220 | ||||||
| 60 | 220 | 300 | ||||||
| 70 | 220 | 350 | ||||||
| 80 | 220 | 400 | ||||||
| 90 | 220 | 450 | ||||||
| 100 | 220 | 500 | ||||||
| 150 | 220 | 800 | ||||||
| 200 | 220 | 1200 | ||||||
| 250 | 220 | 1400 | ||||||
| 300 | 220 | 1600 | ||||||
| 350 | 220 | 1800 | ||||||
| 400 | 220 | 2000 | ||||||
※ 20mm管徑常見尺寸
| 型號 | L（長度：mm） | V（電壓） | W（功率） | 導線 | 表面負荷（W/cm2） | |||
| Type | D（管徑） | 導線種類 | 導線長度 | |||||
| CHC/CHS | 20 | 40 | 220 | 180 | G/T/M (CHC 一般采用G/T型引線，CHS 一般采用M型引線) | 標配250 | 2≤W/cm2≤12 W/cm2＝W/｛Dπ(L-15)/100｝ (請根據發熱部分的功率密度(而非全長)進行計算。) | |
| 50 | 220 | 250 | ||||||
| 60 | 220 | 320 | ||||||
| 70 | 220 | 400 | ||||||
| 80 | 220 | 450 | ||||||
| 90 | 220 | 500 | ||||||
| 100 | 220 | 550 | ||||||
| 150 | 220 | 1000 | ||||||
| 200 | 220 | 1300 | ||||||
| 250 | 220 | 1500 | ||||||
| 300 | 220 | 1700 | ||||||
?單頭電加熱管選型指導 - 其他配件的選擇
★配件一選擇：螺紋
①配螺紋的單頭電加熱管一般均用于加熱液體的工作環境下。
②螺紋樣式選擇：緊固件螺紋（M）、G螺紋、R螺紋、NPT螺紋等，可配螺帽。

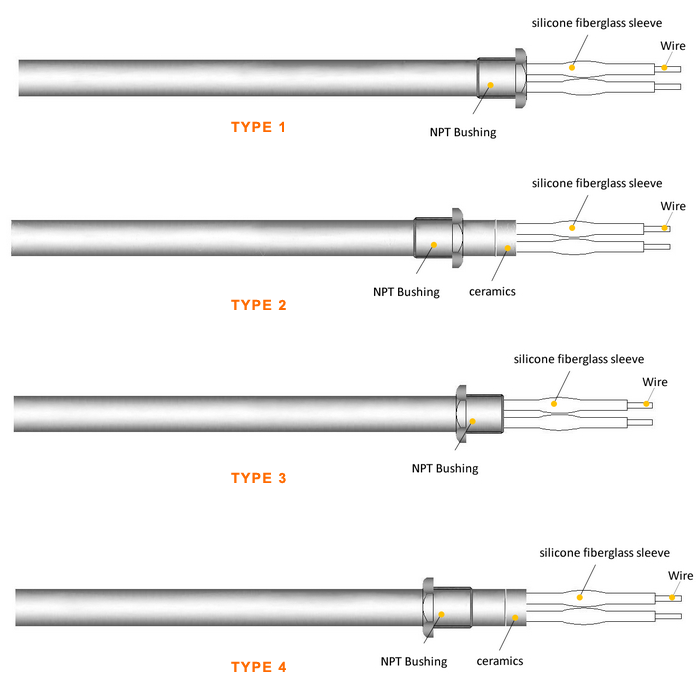

③螺紋位置的選擇：參考樣式圖
④螺紋材質的選擇：根據加熱液體的腐蝕性能，一般采用不銹鋼201、304、316等
★配件二選擇：固定擋片/法蘭
①固定擋片/法蘭尺寸樣式均非標定制，也可以咨詢客戶幫忙設計。
②固定擋片/法蘭材質的選擇：根據加熱液體的腐蝕性能，一般采用不銹鋼201、304、316等
★配件三選擇：引線保護方式
①引線保護方式一：金屬軟管護套管
②引線保護方式二：金屬編織護套管
★配件四選擇：測溫性熱電偶
①熱電偶一般樣式：K/J型熱電偶
②熱電偶放置位置：管底接地、管底非接地、管中間接地、管中間非接地。
?單頭電加熱管選型指導 - 使用注意點
▲ 工作電壓一定要與額定電壓相符，一般工作電壓不可超過額定電壓的10%；
▲ 為保證單頭電加熱管產生的熱量能及時的傳遞到加熱介質中，降低單頭電加熱管內部材料的溫度，嵌入式加熱時候，應該盡量縮小加熱管外徑與其插入孔徑之間的間隙，通常兩者之間的間隙小于0.1mm，如管徑10mm的電加熱棒，應該是10.1以內的孔；裸露空氣干燒的時候，一定要有表面溫度控制，否則壽命短；
▲ 嵌入式加熱時，安裝孔加工時，應該有效的保證其同軸度以及大小公差，如果加工時使用鉸刀等工具對加工孔進行修整；
▲ 加熱棒安裝前應該清理加工內留下的殘物，如有機油等殘留，加熱后會被碳化，從而影響熱傳導的能力；
?單頭電加熱管選型指導 - 我們幫您設計
若您看了以上資料，還是不會選型，可以直接咨詢我們: 13382641389
