一、帶測溫線單頭電加熱管簡介

帶測溫線單頭電加熱管是在加熱管的內部增加測溫熱電偶的電加熱管，它可以探測到電加熱管的內部溫度，并結合溫控儀表來實現控溫的目的。帶測溫線單頭電加熱管內部正常配有K型或J型熱電偶。測溫點可以放在中間和底部。

二、帶測溫線單頭電加熱管應用場景

帶測溫線單頭電加熱管主要應用于：

制袋機、封邊機、包裝機、3D打印機、模具加熱、封口機等

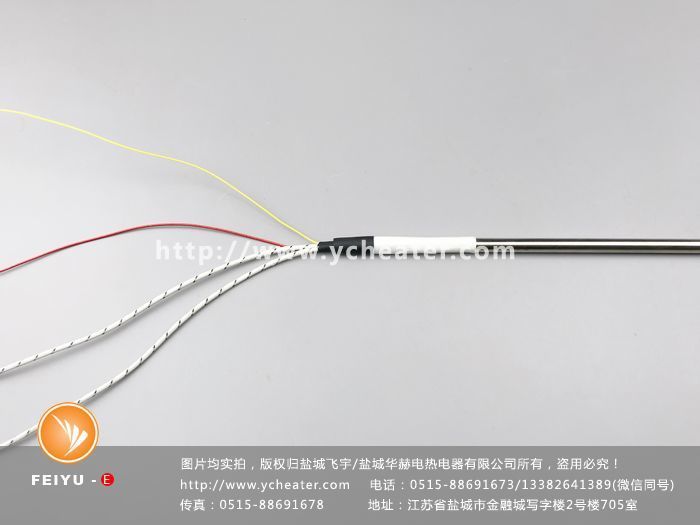

三、帶測溫線單頭電加熱管產品圖片

四、帶測溫線單頭電加熱管主要技術參數

1. 外殼材質： 不銹鋼304、不銹鋼321、不銹鋼310S、英格萊800、英格萊840等

2. 電熱絲材質：0Cr25Al5、0Cr21Al6Nb、0Cr27Al7Mo2、Cr20Ni80等

3. 絕緣填充物：中溫絕緣氧化鎂粉、高溫絕緣氧化鎂粉等

4. 高溫引線: 硅膠高溫引線、云母高溫引線、硅膠玻纖鍍錫銅線、云母玻纖純鎳線等

5. 額定電壓: 12V、24V、36V、48V、110V、220V、380V等

6. 功率（表面負荷）：功率根據表面負荷以及尺寸來決定，一般表面負荷為：國產工藝：5W/cm2；進口工藝A級：5W-12W/cm2 ; 進口工藝AA級：12W-15W/cm2 ; 進口工藝AAA級：15W-20W/cm2 ;

7. 管徑：3mm-25mm

8. 長度：根據客戶要求

9. 冷態絕緣電阻：出廠檢驗時冷態絕緣電阻應不小于50MΩ；密封試驗后，長期存放或使用后的絕緣電阻應不小于1MΩ

10. 冷態泄露電流：≤ 0.5 mA

11. 冷態絕緣：1600v. 1/seg

12..熱電偶類型：J型（測量范圍600度以內）、K型（測量范圍450度以內）

13.熱電偶在底部還是在中間

五、帶測溫線單頭電加熱管產品優勢

1. 非標定制，靈活生產，滿足各種設備加熱要求。

2. 工作溫度可高達760°C（進口AAA級帶熱電偶型單頭電加熱管）

3. 表面負荷可高達20-25W/cm2

4. 最小管徑可做3mm

5. 可內置K型或者J型熱電偶用與探測溫度

6. 可靈活加固定法蘭

7. 我司產品獲得德國權威認證機構-萊茵機構 CE認證證書，遠銷各國。【1.了解德國萊茵機構  2.查看CE證書與報告】

六、帶測溫線單頭電加熱管安裝示意圖或注意事項

注意事項：

對于單頭電加熱管來說，最重要的是保證帶測溫線單頭電加熱管的熱量能夠及時的傳遞到加熱介質中，降低電加熱管內部材料的溫度，這樣可以有效的提高帶測溫線單頭電加熱管的使用壽命。在使用過程中我們應該注意以下幾點：

1.應盡量縮小帶測溫線單頭電加熱管的外徑與其插入孔徑之間的間隙，通常兩者之間的間隙小于0.2mm；

2.安裝孔應能夠與帶測溫線單頭電加熱管貼合，偏離公差應該控制在0.05mm以內，如偏離過大需要對加工孔進行修正；

3.帶測溫線單頭電加熱管安裝前應清理干凈模具孔內留下的雜質，如有機油等殘留，加熱后會被碳化，從而影響熱傳導的能力。

4.帶測溫線單頭電加熱管如果長度超過300mm，就要考慮香蕉彎的問題，相應增加管與模具孔之間的距離。

七、帶測溫線單頭電加熱管接線方式說明

單根管子接電源：直接根據電壓大小來接線，通常220V，一個火線，一個零線； 380V，若只有2個接線柱，那么就是接2根火線即可。

多根管子接電源：可以根據實際情況采取：并聯、串聯、三角形接法或者Y型接法等。具體不明白的可以咨詢我們的銷售客服。

八、帶測溫線單頭電加熱管訂購須知

如采購帶測溫線單頭電加熱管，請提供以下參數：

1.電壓

2.功率

3.管徑

4.長度

5.引線長度

6.工作環境

7.工作時加熱管的表面溫度

8.引線類型以及長度

9.熱電偶類型
